直線導軌在自動化領域發揮這個重大作用，隨著科技的發展，靜音類型的設備深受大家歡迎，很多人渴望去了解它解開神秘的面紗，下面以靜音直線導軌QW系列為例，有哪些結構及規格：

QW是指寬幅型直線導軌，特點如下：
QW靜音式寬幅型滾珠直線導軌，由于增加了線軌寬度以及降低組合高度，可于有限的安裝空間內實現超高扭轉阻抗能力，因此可采用單軸的方式使用。另外，搭載具儲油功能的SynchMotionTM技術同步聯結器，可有效降低運轉噪音、提升運轉平順性、壽命與潤滑效率，因此具有更廣泛的產業應用性，可適用于高速、寧靜與低發塵需求的高科技產業。
QW 本體結構

產品規格說明
QW系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于HIWIN互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。
QW系列與WE系列導軌共享，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QW系列的應用性與可互換性。

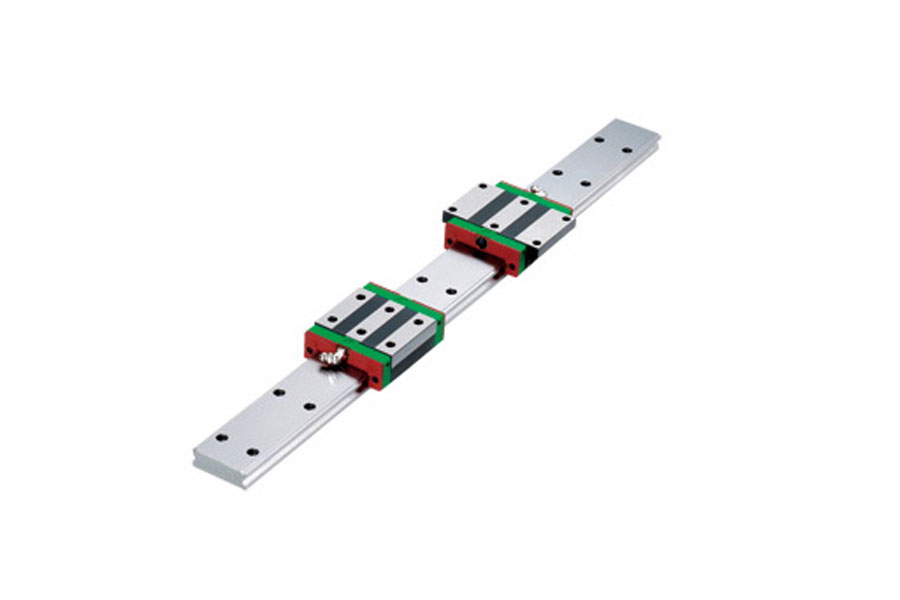

QW系列靜音式寬幅型滾珠直線導軌
(1) 非互換性直線導軌產品型號

 (2) 互換性直線導軌產品型號

注： 1.單軸導軌數若只使用一支導軌則不寫，兩支標記為Ⅱ，三支標記為Ⅲ，以此類推。
2.防塵配備中無記號為防塵標準配備刮油片加防塵片。
ZZ為刮油片加防塵片加金屬刮板。
KK為雙刮油片加防塵片加金屬刮板。
DD為雙刮油片加防塵片。

以上就是對QW 系列靜音直線導軌結構及規格的描述，其中的神秘面紗還是被認真的你揭開了。
